「オフセット頂点移動ツール」の使い方

図形からオフセットされた基準点を起点として頂点移動することができます。

各種「オフセット移動支援」プラグインの設定方法は、ダウンロード、インストールをご覧ください。

オフセット頂点移動ツール 1

1.

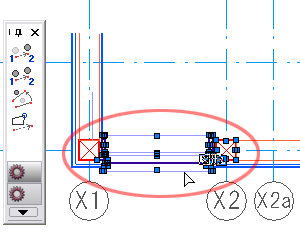

頂点移動する図形を選択します

オフセット頂点移動ツール 2

2.

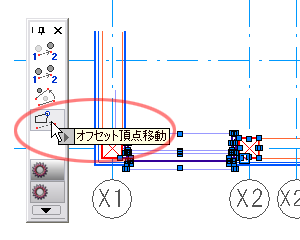

「オフセット頂点移動」ツールをクリックします。

オフセット頂点移動ツール 3

3.

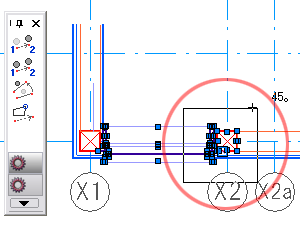

頂点移動する範囲を矩形で選択します。

オフセット頂点移動ツール 4

4.

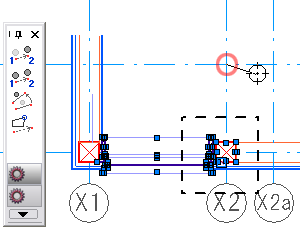

オフセット起点をクリックします。

オフセット頂点移動ツール 4

5.

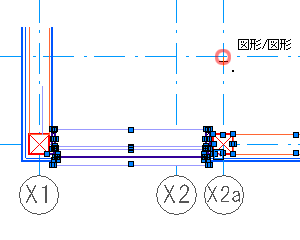

オフセット終点をクリックします。

寸法の拘束点も頂点移動するので、数値も連動します。グループ化された図形もグループ解除せずに頂点移動します。ちょっとマニアックですが、基準線角度が 0deg 又は 90deg のとき、四角形は多角形に変換されずに頂点移動することができます。

既知のバグ:オブジェクト・タイプが曲線の場合、取り消しができません。また、グループ図形の頂点移動後に取り消しを行うと、図形ハンドル(アクティブ・ポイント)が一時的に取り消されません(再びその図形を何かしら操作すると元に戻ります)。
